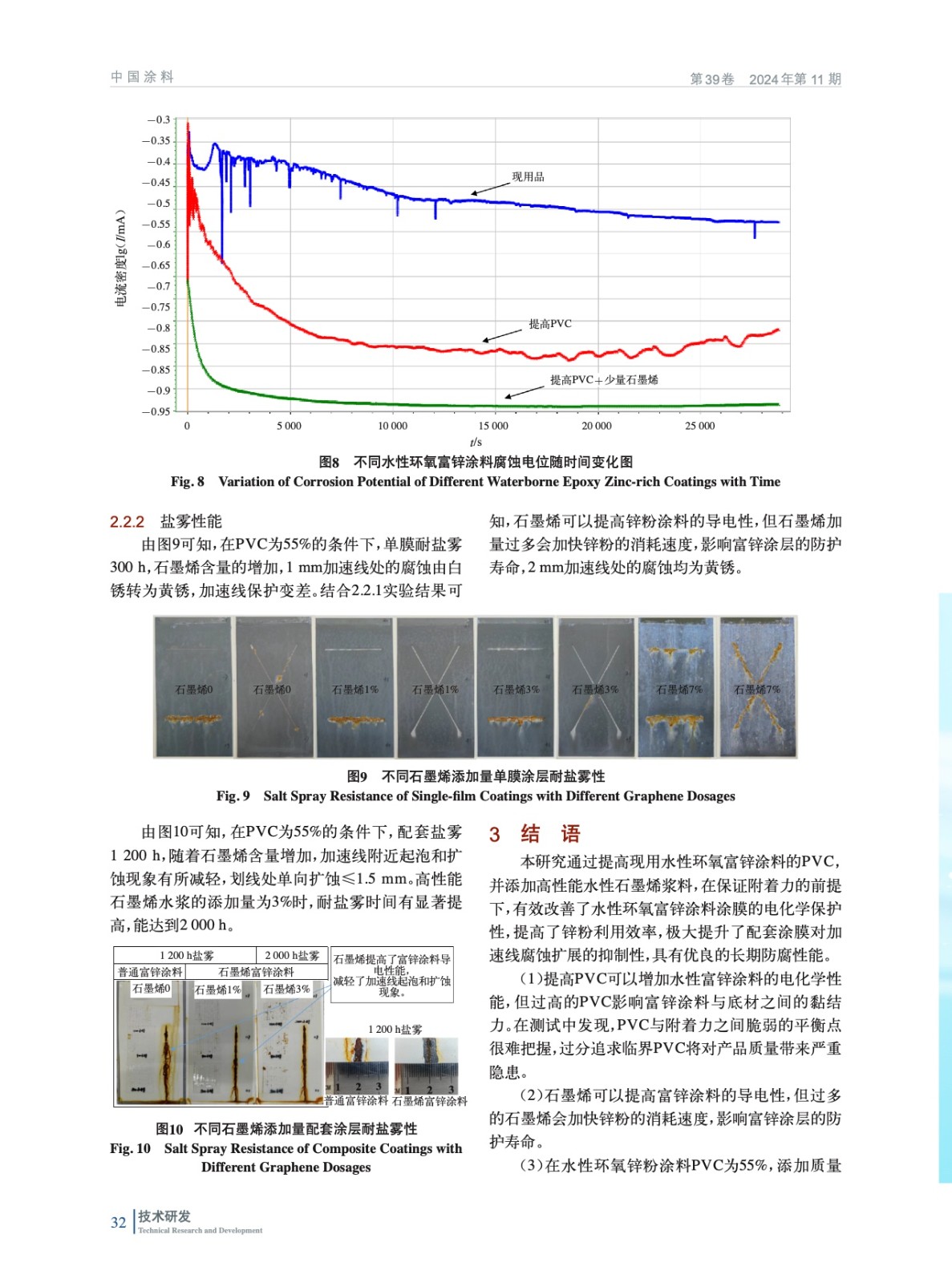

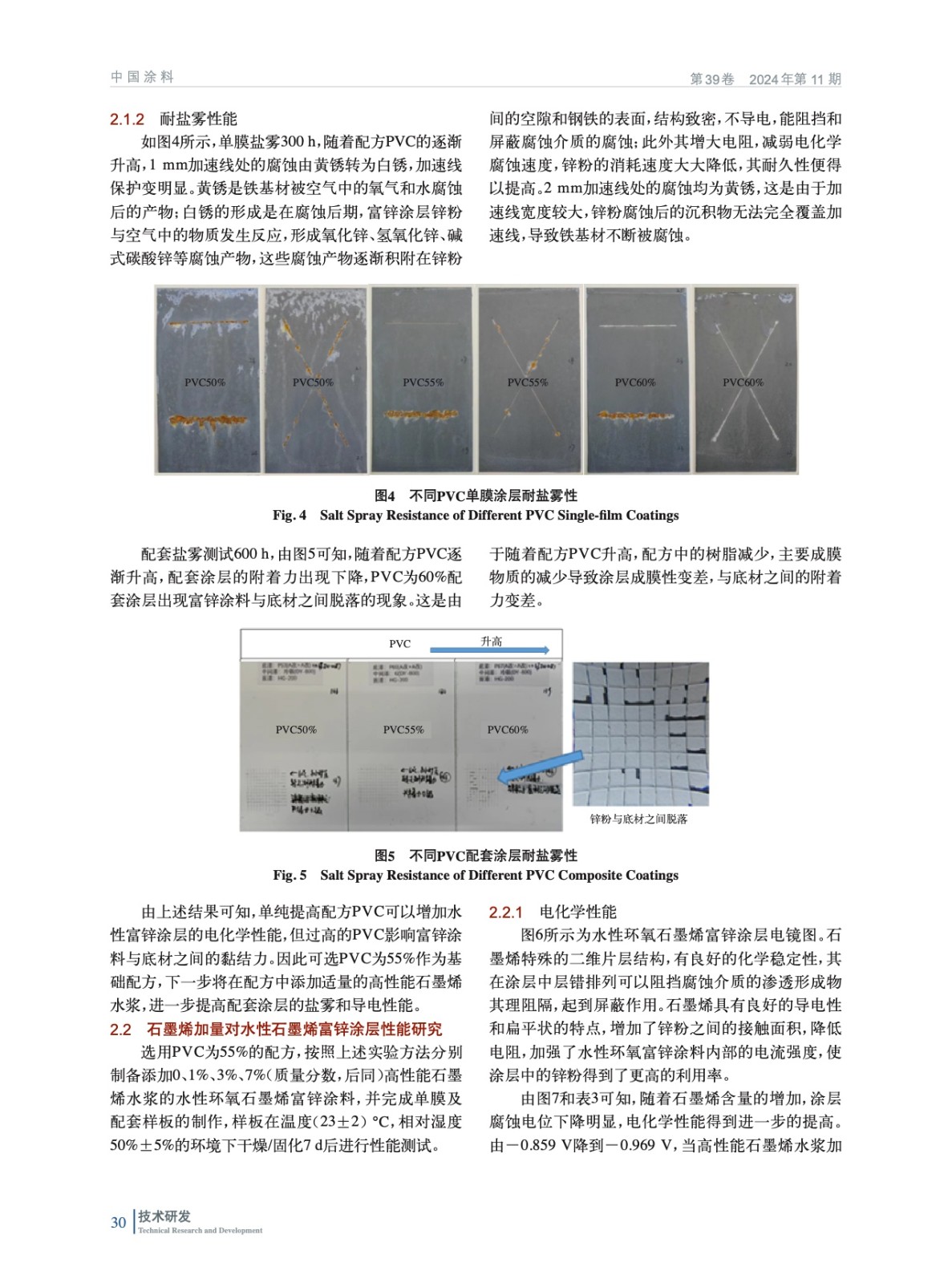

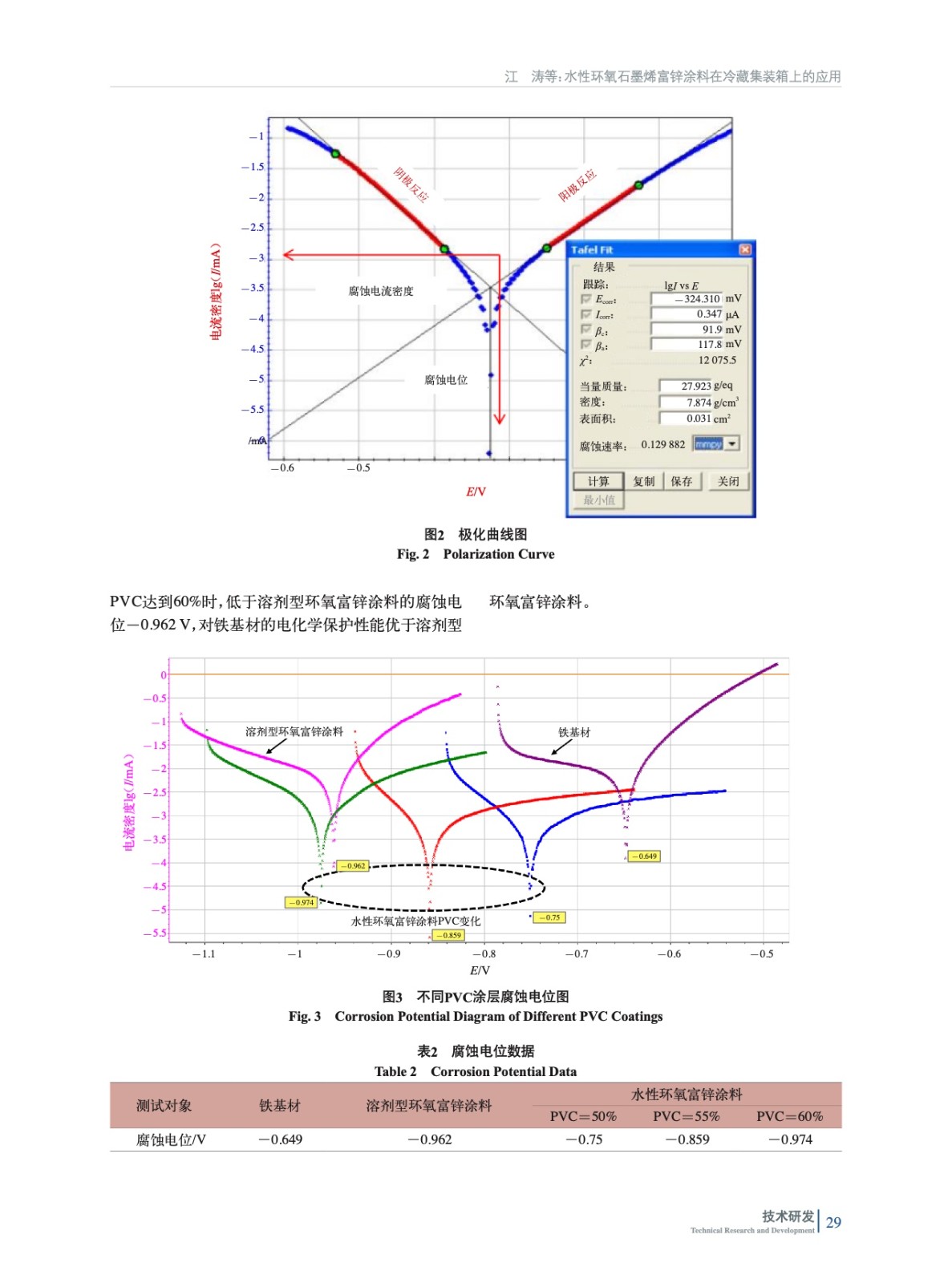

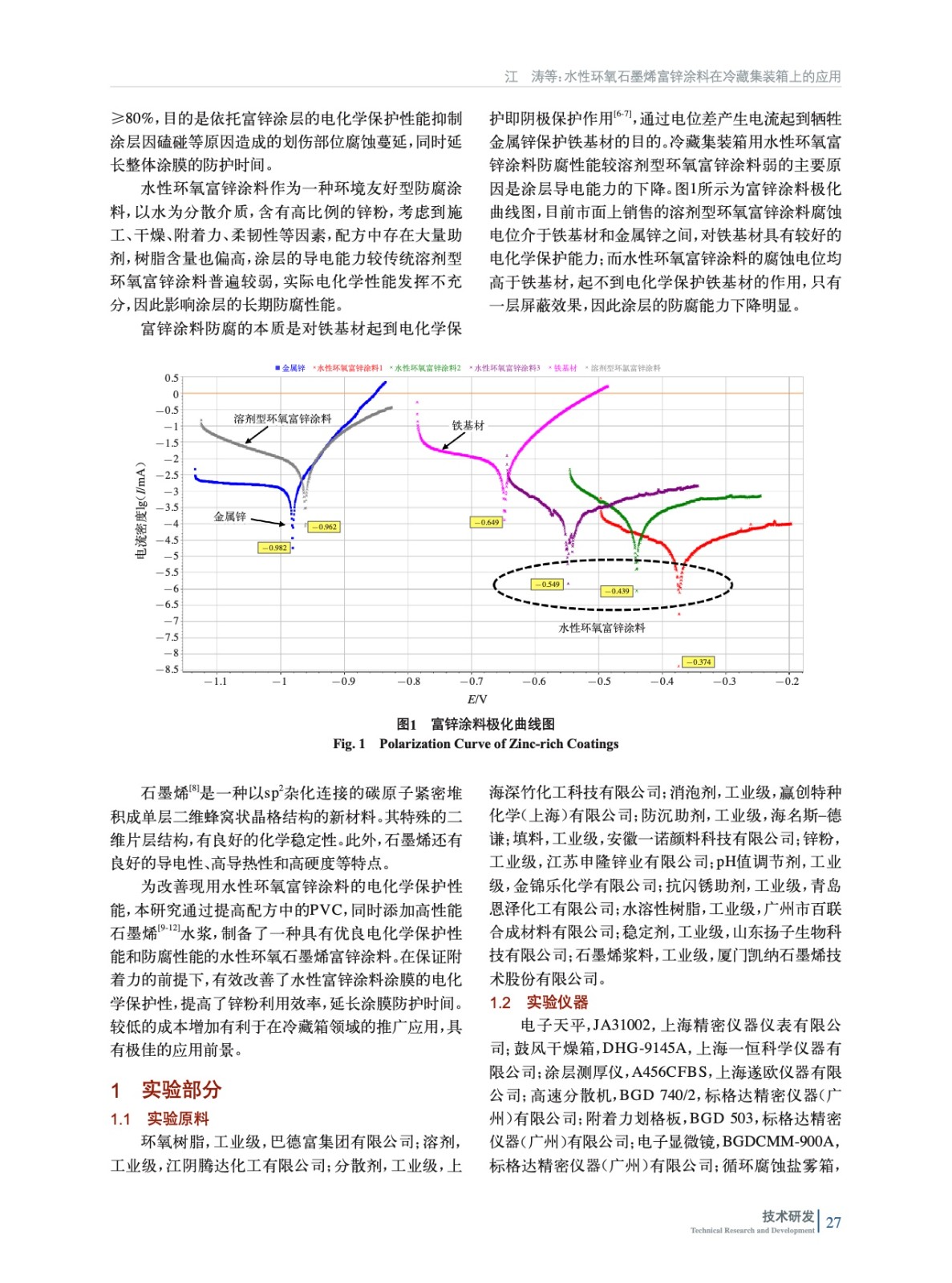

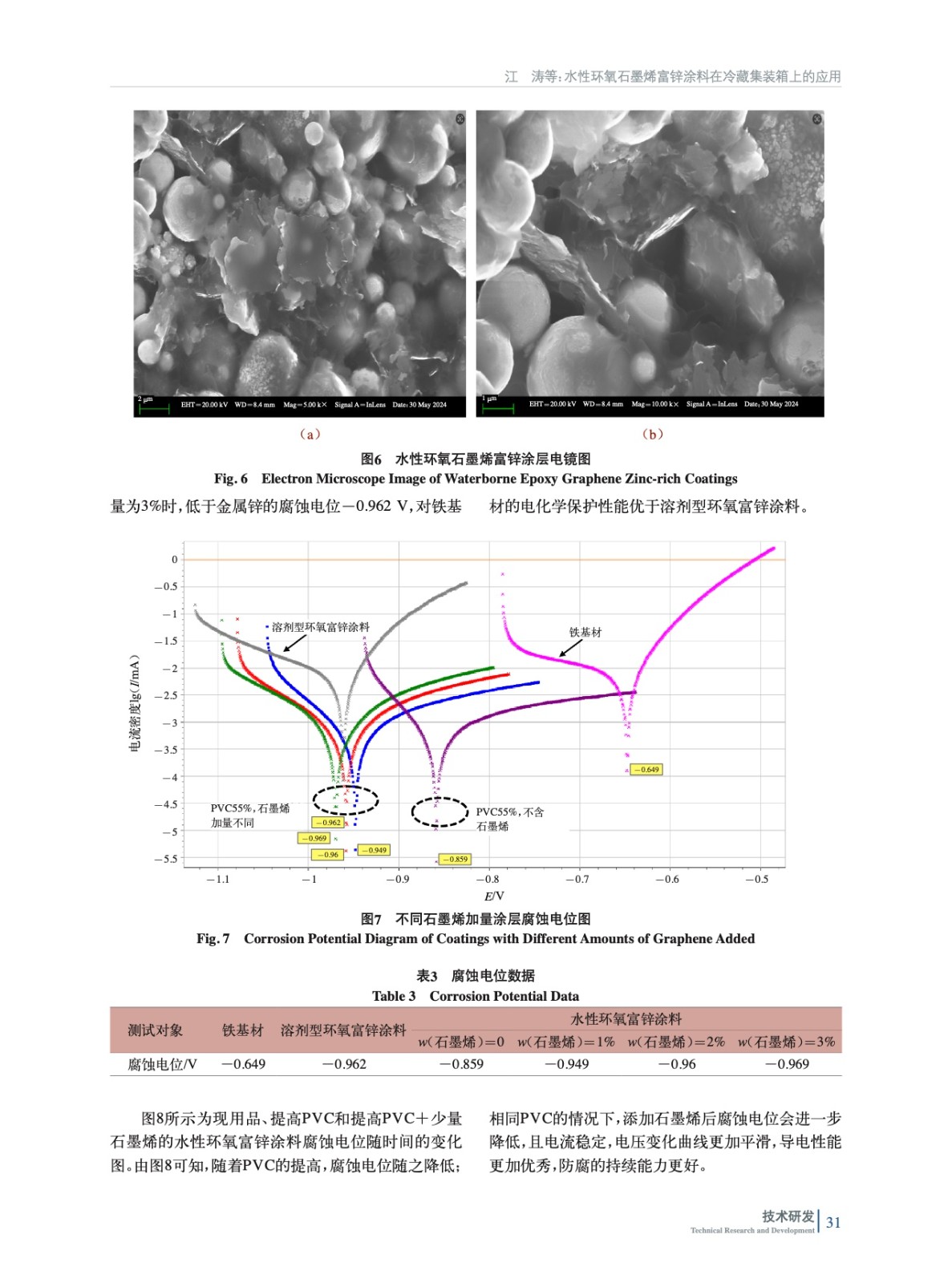

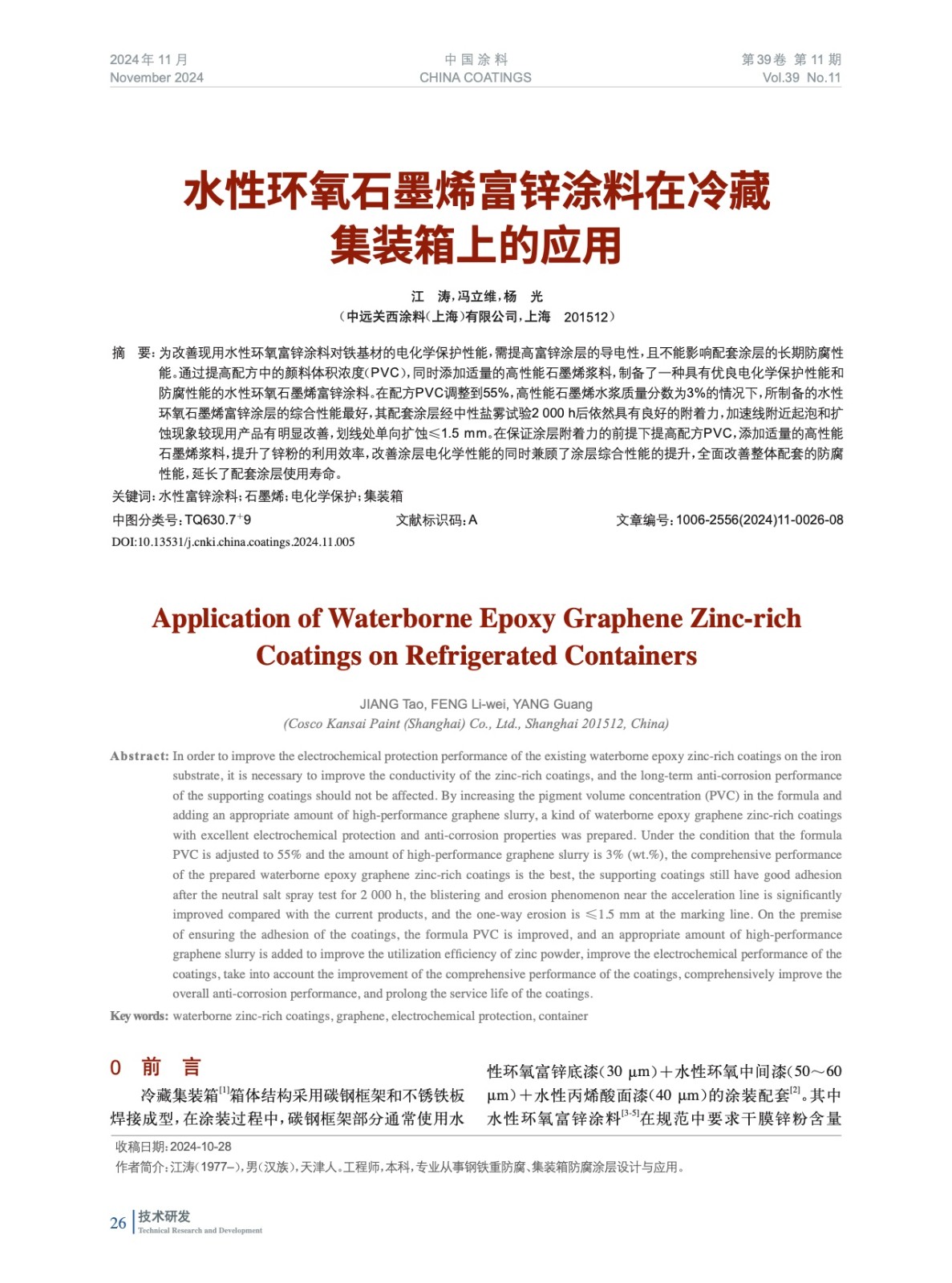

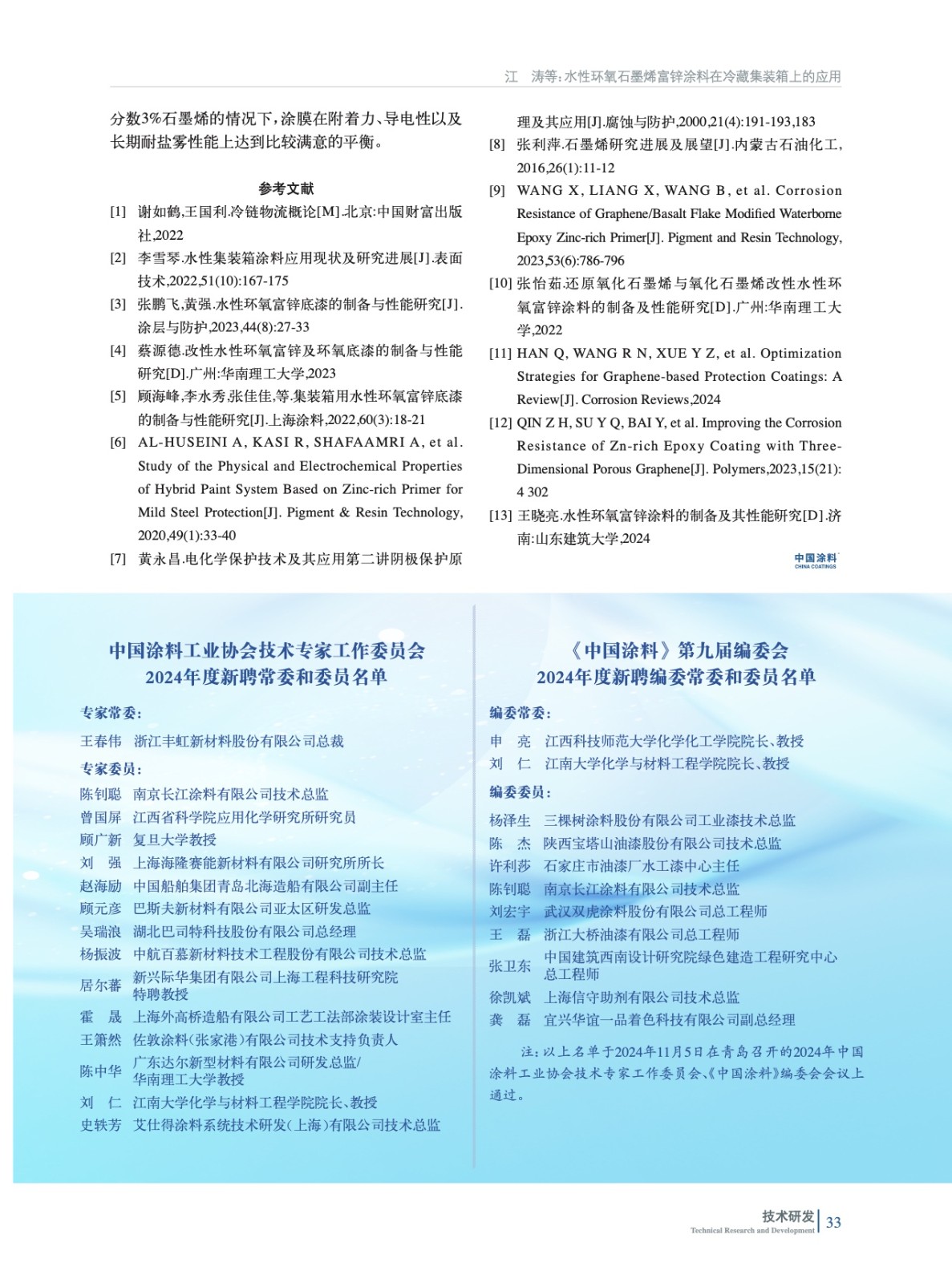

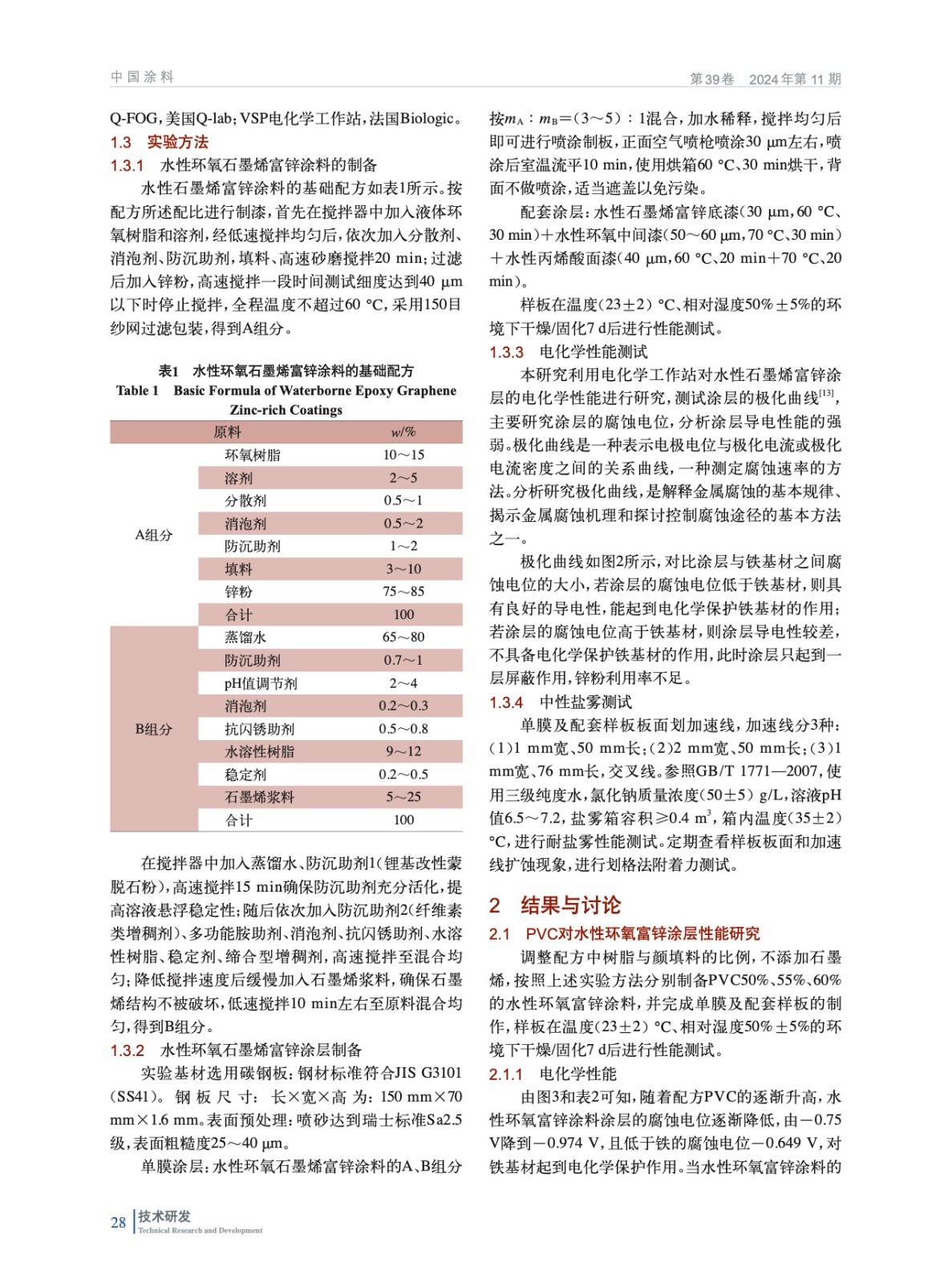

摘要：为改善现用水性环氧富锌涂料对铁基材的电化学保护性能，需提高富锌涂层的导电性，且不能影响配套涂层的长期防腐性能。通过提高配方中的颜料体积浓度（PVC），同时添加适量的高性能石墨烯浆料，制备了一种具有优良电化学保护性能和防腐性能的水性环氧石墨烯富锌涂料。在配方PVC调整到55%，高性能石墨烯水浆质量分数为3%的情况下，所制备的水性环氧石墨烯富锌涂层的综合性能最好，其配套涂层经中性盐雾试验2 000 h后依然具有良好的附着力，加速线附近起泡和扩蚀现象较现用产品有明显改善，划线处单向扩蚀≤1.5 mm。在保证涂层附着力的前提下提高配方PVC，添加适量的高性能石墨烯浆料，提升了锌粉的利用效率，改善涂层电化学性能的同时兼顾了涂层综合性能的提升，全面改善整体配套的防腐性能，延长了配套涂层使用寿命。
