生物质树脂赋予辐射固化涂料和油墨高性能
经证明在三大应用领域性能优异
新型生物树脂可用于制备辐射固化(EB、UV、UV LED)涂料，包括100%固体分的喷涂涂料。

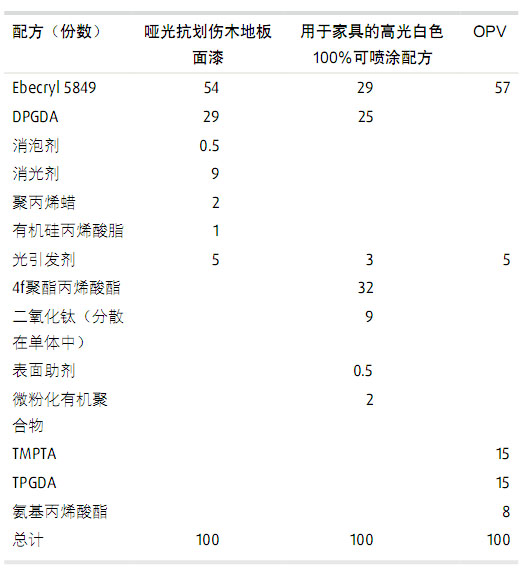

表4 可再生辐射固化树脂涂料的初始配方
由于具有极好的热性能和机械性能以及低黏度、高固化速度、高硬度和抗划伤性，该树脂是印刷罩光清漆 (OPVs)、柔印油墨和抗划伤哑光地板面漆以及高光100%喷涂家具色漆的最佳选择。
初始配方用于木地板哑光面漆、高光100%喷涂家具涂料以及 OPV油墨(表4)。将该涂料涂覆到各种基材，采用80～120 W汞灯进行固化。测试结果归纳如下。
木地板涂料：将木地板抗划伤哑光面漆涂覆在山毛榉木(聚氨酯丙烯酸酯底漆上涂120 μm面漆)和Leneta纸(80 μm)上。两种涂料都表现出优异的耐化学性。山毛榉基材上的面漆具有良好的柔韧性(Hamberger 值和 Erichsen值分别为38和27)，在黑色 Leneta纸上，呈现出超哑光性和消光性，20°光泽为7，60°光泽为 40。Hamberger平面试验是用手持式仪器来评估木质表面上涂层的抗划伤性。
可喷涂家具涂料：当将用于家具的高光、白色、彩色的100% 固含量配方在Leneta纸上喷涂80 μm涂膜时，呈现良好的耐化学性和高光(20°和60°时光泽分别为36和73)。
一种用于中密度纤维板的涂料体系由标准底漆(80 μm厚的新型低聚物层)和标准白色封闭漆组成，该封闭漆通过硬币试验，没有留下任何划痕。
印刷罩光清漆：采用金属刻花板和K Lox Printing自动印刷打样机，在经电晕放电处理(≥ 72 mN/m)的双向拉伸的聚丙烯(BOPP)基板(Innovia CA 200)上涂覆一层OPV试样。在罩印两道涂层(340 mJ/cm²)后，OPV呈现良好的耐化学性(> 100次的丙酮双向擦拭)和抗划伤性(> 10次的钢丝棉摩擦)。采用# 600 和# 610胶带进行胶带拉脱试验后，发现在BOPP基材上具有极佳的附着力。
优异的综合性能，特别适用于UV LED固化体系
最新推出的生物质二丙烯酸酯树脂含高达60%的可再生材料，很好地将高性能与低黏度结合起来，在不使用稀释剂的情况下，也能制备出辐射固化涂料。
新型低聚物涂料能极好地平衡硬度和柔韧性，同时兼具良好的抗划伤性，耐化学性和附着力。高反应活性意味着固化速度较快，成为配制UV LED固化涂料的理想选择。
- 相关文章
- 最新报道
|
评论加载中...
|
焦点访谈
- 《中国涂料》专访邱博：愿得一心，携手并进
对于中国涂料行业来说，邱博（HUBER）公司是一个相对陌生的名字，但是，这家有着135年悠久历史的美国家族企业，却有着诸多不为国人所知的信息：传承到今天，邱
- 万华化学：创新助力绿 色发展——访万华化学表面材料事业部总经理孙家宽博士
针对涂料领域对创新性产品的需求，万华化学近年来推出了一系列的创新性产品和解决方案。如涂料用单体类包括高二四体含量的HMDI、环脂族二异氰酸酯、甲基丙烯酸羟乙酯单
