近零VOC水性醇酸分散体具有溶剂型醇酸树脂的性能

发表于2016/10/8 11:18:12| 次阅读| 来源中国涂料| 作者CNCIA

摘要：Erin Vogel et al., The Dow Chemical Company

　　可根据具体应用调整柔韧性和防腐性

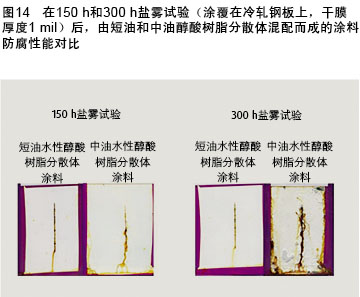

　　显然，与市售涂料相比，由短油和中油醇酸树脂分散体配制的两种涂料的性能均良好。此外，短油和中油醇酸树脂分散体的性能具有互补性。短油和中油增强型水性醇酸分散体制备的涂料均具有较高的光泽(20°光泽>85)，在许多底材上也均呈现优良的附着力。但是，由这两种树脂配制而成的涂料之间最明显的差异在于柔韧性、耐MEK擦拭和防腐性之间的平衡(表8)。中油醇酸树脂分散体配制而成的涂料要比短油醇酸树脂分散体配制的涂料柔韧性更好，且耐溶剂性(MEK双向擦拭)更优异。但是，由短油醇酸树脂分散体配制而成的涂料防腐性能更为优异(>300 h)(图14)。

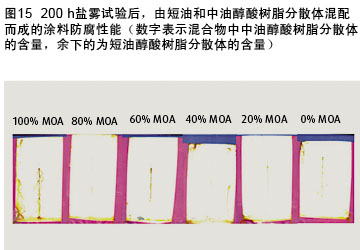

　　下一步顺理成章的工作就是要对短油和中油水性醇酸树脂分散体混配后的性能进行评估。先将两种分散体进行预混合，接着，按照如前所述的起始色漆配方进行配制。将制备的涂料刮涂在冷轧钢板表面，干膜厚度1.5 mil。在评估前，在70 °F、相对湿度50%的条件下固化14 d。表9给出了涂料的性能。从列出的数据可明显看出，能够在不降低光泽或附着力的情况下，对柔韧性和防腐性能进行调整，以满足特定领域的应用，盐雾试验可达200 h，防腐性能极佳，若混配时短油醇酸树脂分散体稍多一些对防腐性更有利(图15)。

　　水性和溶剂型醇酸树脂技术之间的性能十分接近

　　机械分散技术有利于对疏水性、未改性醇酸树脂的分散。用这些分散体制备零VOC的水性醇酸涂料，可获得与溶剂型醇酸涂料同等性能的涂料，在某些情况下，甚至超过溶剂型醇酸涂料的性能。为，将短油和中油醇酸树脂分散体进行混配，可实现特定应用领域中整体性能的综合平衡。采用这些水性醇酸树脂分散体，可以缩小与市售水性醇酸树脂涂料和市售溶剂型醇酸树脂涂料在光泽、附着力和防腐性能方面的差异。

　　参考文献

　　[1] ISH Chemical Estimates, SRI Alkyd Surface Coatings 2013.

　　[2] Kunsumgar, Nerlfi, & Growney, US Paint & Coatings Industry 2011–2016.

　　[3] Hare, C. H., Alkyd Resins, Protective Coatings: Fundamentals of Chemistry and Composition, Technology Publishing Co., 1994.

　　[4] Ortiz, R, Romick, J., Young, T., Bills, R., Beebe, M., Sullivan, J., Bridging the Gap in Performance: WB and SB Short Oil Alkyd Coatings for Metal Protection, Proceedings of the 42nd Annual International water-borne, High Solids and Powder Coating Symposium, The University of Southern Mississippi, 2015.

　　致谢

　　笔者向以下人员致以深深的谢意，感谢Rebecca Ortiz 和 Ray Drumright对本文的技术贡献以及复审，感谢Alan Piwowar在分析工作方面的支持，感谢Daryoosh Beigzadeh、Guy Masloski、Jun Yang、John Roper、 Gary Spilman、Tim Young、Ahmad Madkour、Robert Sandoval和Doug Hasso的在设计、合成、应用和加工方面的支持，以及Jonathan Mason、 David Carr和Robert Mussell在技术方面的贡献和管理方面的支持。

本文系作者@CNCIA 授权中国涂料网发表，并经中国涂料网编辑，未经允许不得转载，如需转载请联系seo@coatshow.cn
