【防腐涂料】绿色卫士--低黏度环氧树脂制备超高固体分防护涂料

发表于2015/8/21 13:58:18| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要：重点介绍了一种新型低黏度环氧(LVE)涂料，与当前使用的传统液体环氧涂料相比，施工性能更好， VOC更低。

低黏度有利于低温施工

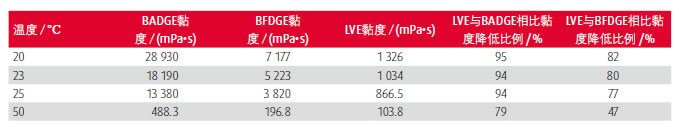

表6 用T A仪器“AR2000”流变计(5 s－1)对LVE、BADGE和BFDGE的黏度和温度对比

环氧树脂和涂料的黏度及流变性都非常重要，因其对液体涂料在基材表面施工的难易程度有较大影响。表6说明与市售的液体环氧树脂(如双酚A型二缩水甘油醚(BADGE)和双酚F型二缩水甘油醚(BFDGE)相比， LVE(脂环族缩水甘油醚改性树脂)的黏度降低显著。具体来说，在20～25O ℃范围，与BADGE相比，LVE 的黏度降低94%；与BFDGE相比，LVE的黏度降低80%。考虑到液体材料的黏度随着温度的下降而上升，当需要在更低温度(如秋季和冬季)室外喷涂施工时，LVE的较低黏度表现出更大潜在优势。

有关LVE涂料流变性能的更多信息，在上期刊物的文章[2]中可找到。

解决黏度/性能的矛盾

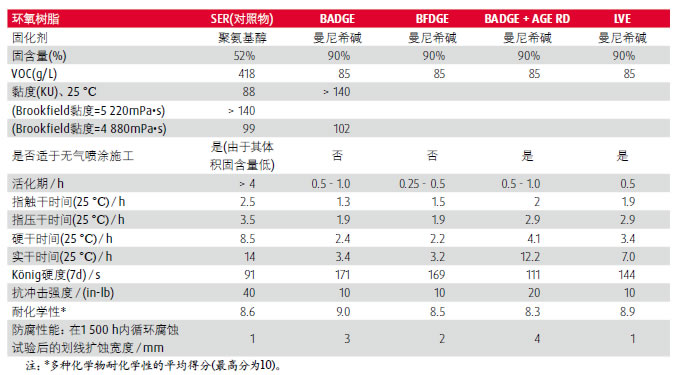

传统意义上，因为用聚氨基醇固化剂的固态环氧树脂(SER)溶剂型环氧涂料具有极佳的综合性能，所以在海洋、维护和防护涂料领域应用广泛。然而，这些配方不能用于低VOC的领域。因此，开发新型环氧树脂体系的目标在于提供相似性能，低VOC，高固体分(如 ≥90%)。
