流变剂改性HEURs的多种化学特性

发表于2015/11/25 15:38:46| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要：一种称为"抑酸"的技术能在不使用溶剂或表面活性剂的情况下制备高固含量的高效HEUR流变剂。该技术还能制备不同的聚合物结构，带来一系列的性能优势

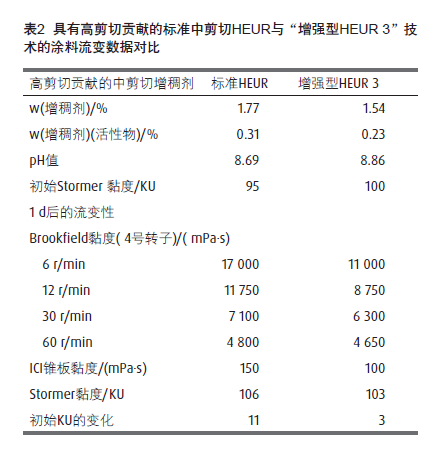

表2给出了乙丙预合成聚合物的涂料（PVC56%）中两种增稠剂的流变数据。在生产后和贮存1 d后分别测试初始黏度，表2显示 Stormer黏度KU的差异。标准HEUR增稠剂1 d后黏度急剧增加，而新技术则显示黏度稍有增加。

获得高剪切黏度，但脱水收缩作用较小

问题之一是要以极高剪切速率黏度或ICI锥板黏度来生产此类 HEUR，目的是与乙烯基型基料（通常与缔合增稠剂不太会发生反应）一起使用。就这一点而言，目标流变性为中高剪切增稠剂。然而，这类型的特点为：脱水收缩作用导致涂料稳定性差。"增强型HEUR 5"的供货固含量25%和低溶液黏度具有标准中—高剪切增稠剂的流变性和黏度，同时抗脱水收缩作用和抗起泡性也得到改善。

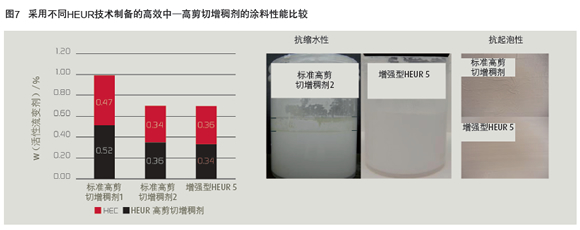

图7显示 "增强型HEUR 5"与具有相同的流变性的标准HEUR 的对比数据。涂料体系的PVC为50%，使用HEC和HEUR组合增稠剂。

采用多种技术制备定制产品

最初开发"抑酸"技术是为了在不使用溶剂或表面活性剂的情况下生产高固含量的高效HEUR流变剂，该流变剂 "供货"黏度低，生产过程中易于使用。
该技术基于胺基疏水基团。因为在聚合物中引入新的不同结构，能够改善性能。调色时黏度稳定性比一般HEUR提高很多。该技术还可用于开发具有改善抗流挂性和流动平衡的HEURs，该 HEUR涂装后形成更平滑的表面，有助于改善外观和提高遮盖力。涂料在生产制备后，产品展示出极快的黏度稳定性。此外，该技术还能生产出具有超高"高剪切"黏度的各类产品，与标准HEUR 相比，具有极佳的抗脱水收缩和抗起泡性。
